沥青搅拌站
沥青搅拌站，又称沥青混凝土拌和站，是指用于批量生产沥青混凝土的成套设备，可生产沥青混合料、改性沥青混合料、彩色沥青混合料，是修筑高速公路、等级公路、市政道路、机场、桥梁、港口及水利水电等工程的必要设备。

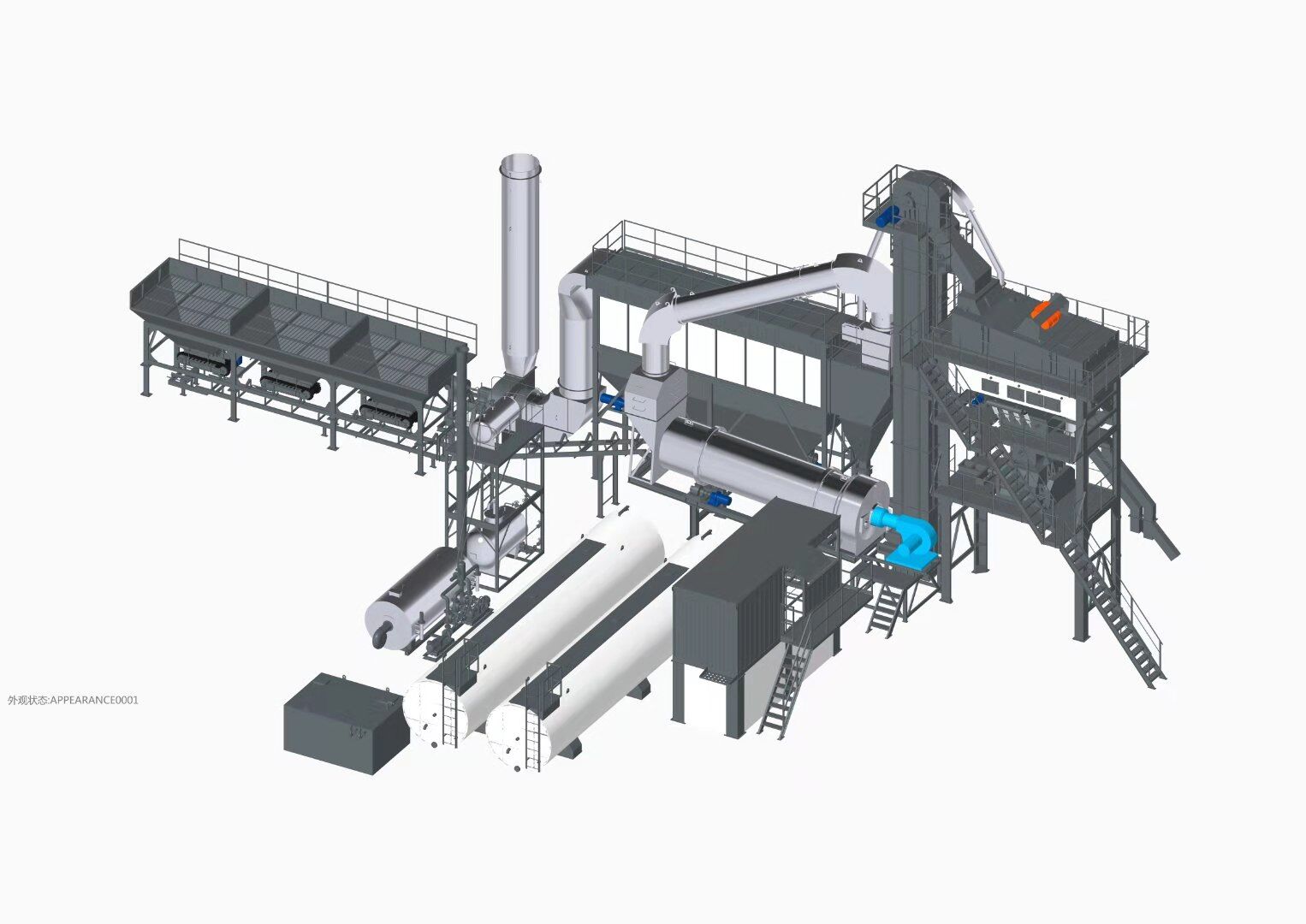

沥青搅拌设备主要由配料系统、干燥系统、燃烧系统、热料提升、振动筛、热料贮存仓、称量搅拌系统、沥青供给系统、粉料供给系统、除尘系统、成品料仓及控制系统等部分组成。
我司沥青搅拌设备整机采用模块化设计， 结构紧凑。搅拌缸拥有大容量的搅拌空间，浆叶和衬板采用镍硬合金，使用寿命超过10万批次。独特的落差修正功能和沥青二次称量功能，保证了计量精度和油石比的精度。
高效 本公司生产的沥青混合料搅拌设备，生产能力从每小时80吨至每小时400吨，设备整机采用模块化设计，安装维护方便， 搬迁及运输快捷。

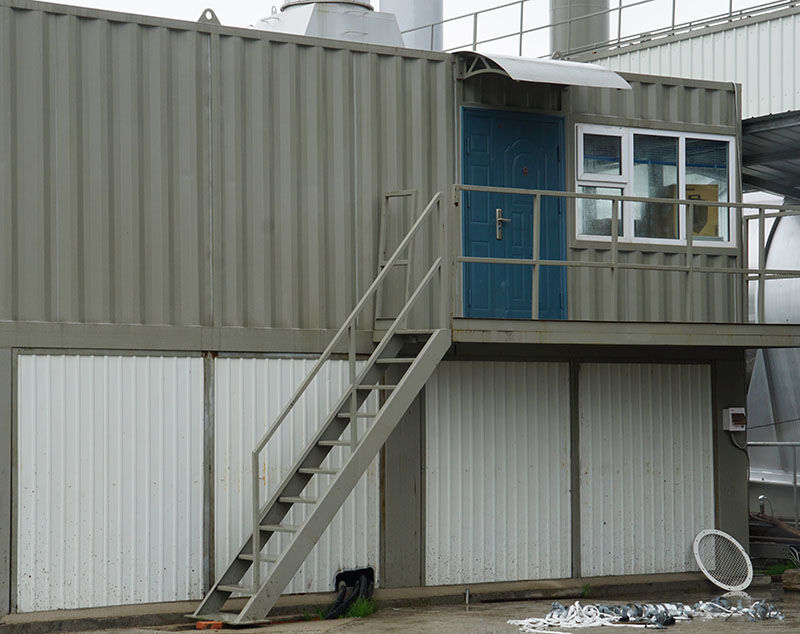

稳定 整套设备可实现手动、半自动、全自动控制。这些控制由工业用PC/PLC完成，具有配方输入，落差自动修正、油石比动态跟踪、故障自动诊断、报警及实时打印等功能。
环保 惯性+ 脉冲式布袋除尘器， 确保了严格的环境标准， 粉尘可循环再利用，环境噪音及烟尘排放浓度均在国家行业标准之内， 适用于城市及野外施工。
节能 设备总装机功率低，生产每吨混合料的燃料消耗率小于6.5千克，节约能源，为用户创造客观的经济效益。
LB系列沥青搅拌站技术参数：
|
型号 |

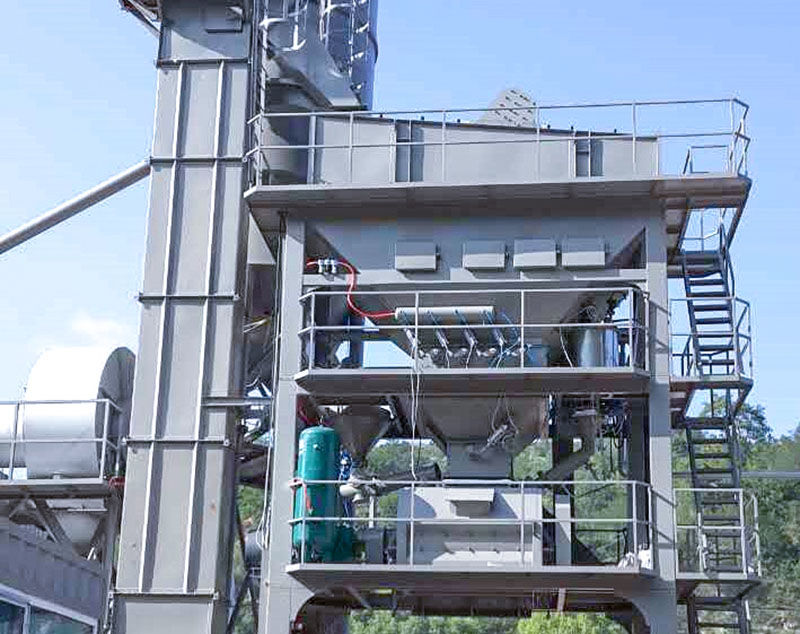

LB1000 |
LB1500 |

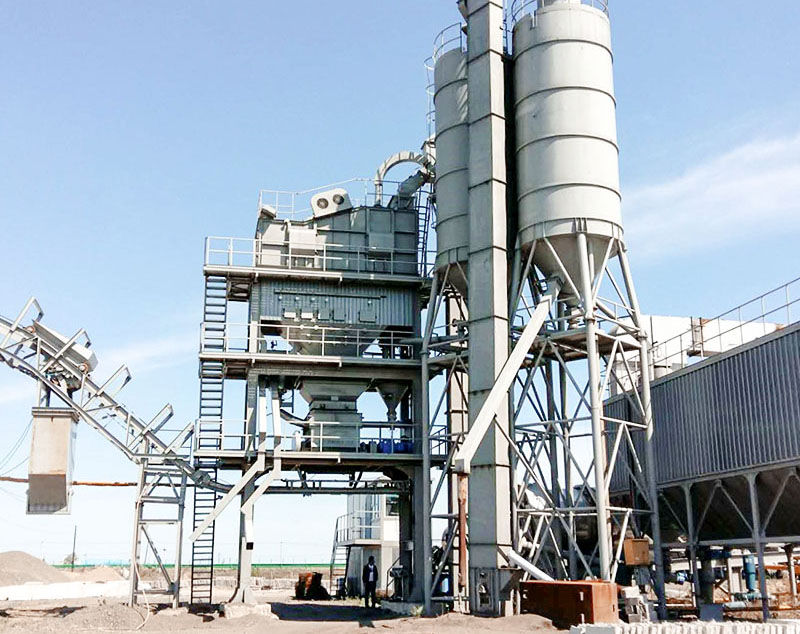

LB2000 |

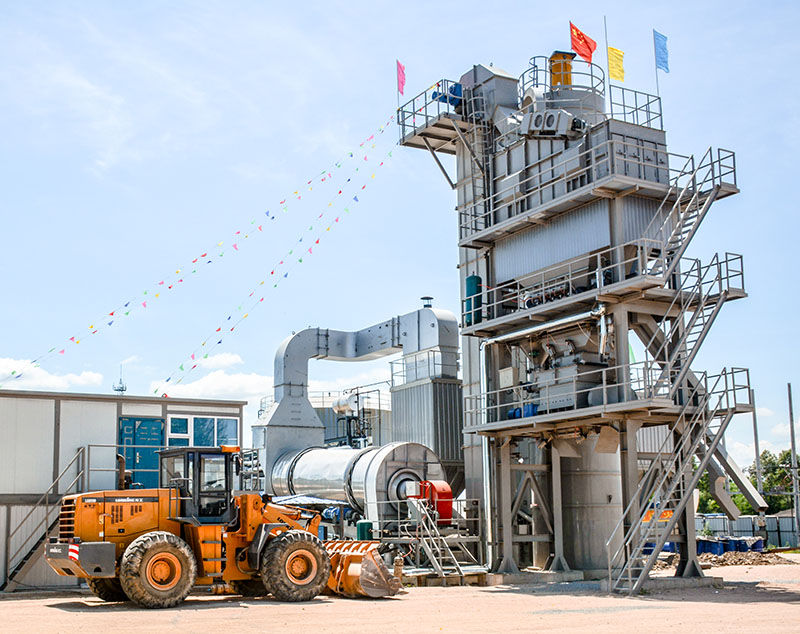

LB2500 |

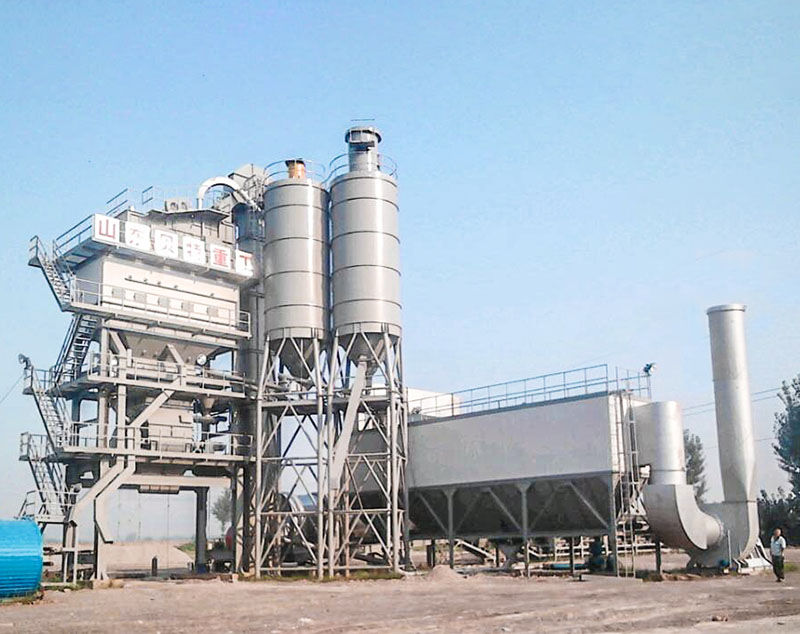

LB3000 |

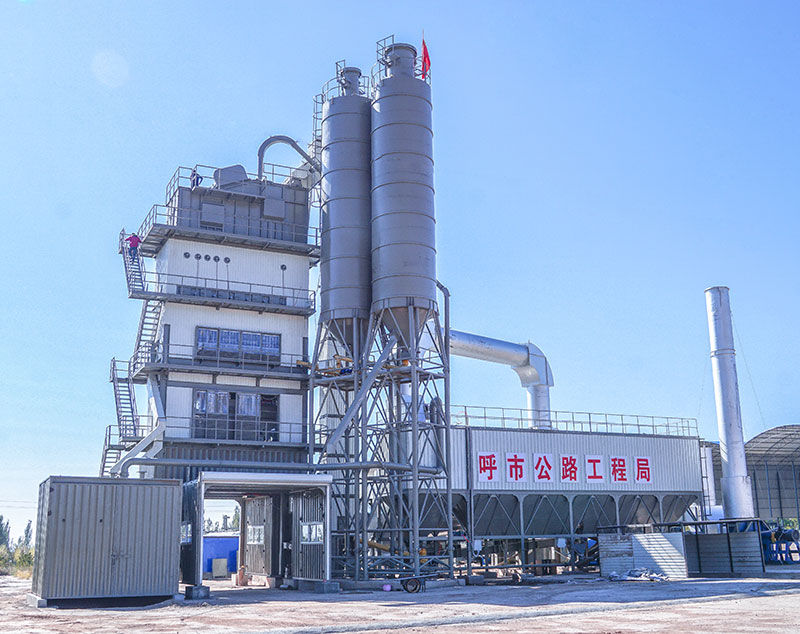

LB4000 |
LB5000 |
|
|
生产能力(t/h) |
80 |
120 |
160 |
200 |
240 |
320 |
400 |
|
|

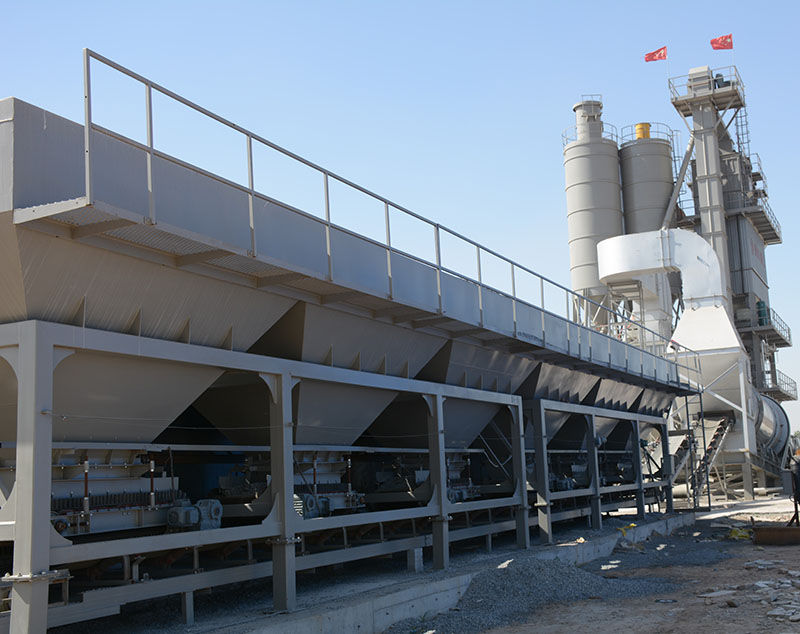

冷料供给系统 |
料斗数量(pcs) |
4 |
4 |
5 |
5 |
5 |
6 |
6 |
|
料斗容积(m3/pc) |
9 |
9 |
9 |
9 |
13 |
13 |
13 |
|
|
上料宽度(m) |
3.3 |
3.3 |
3.3 |
3.3 |
3.6 |
3.6 |
3.6 |
|
|
烘干系统 |
烘干筒Ф×L(m) |
1.6x6.5 |
1.8x7.2 |
2.2x8.0 |
2.5x10 |
2.5x10 |
2.75x11 |
2.9x12 |
|
驱动功率(kW) |
4x5.5 |
4x5.5 |
4x15 |
4x18.5 |
4x18.5 |
4x22 |
4x30 |
|
|

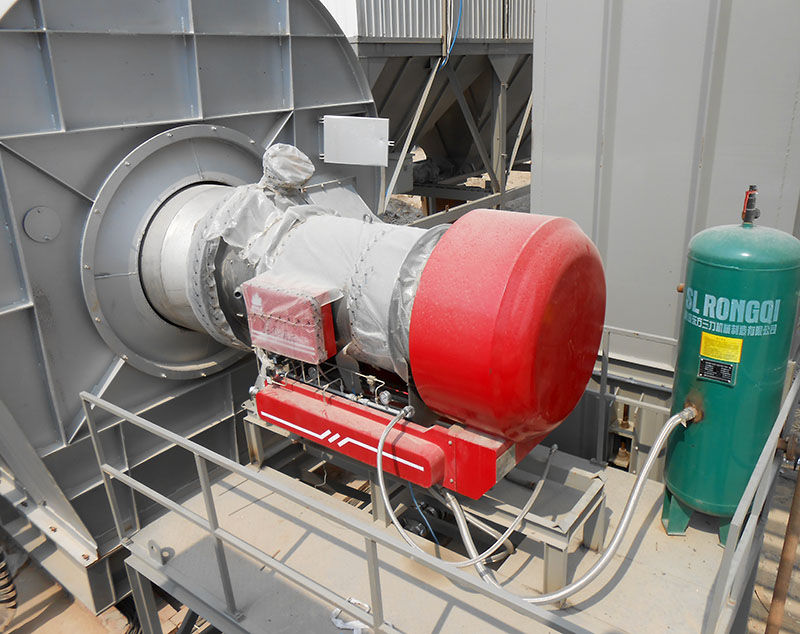

燃烧器能力(MW) |
7 |
11 |
14 |
18 |
20 |
28 |
35 |
|
|
燃料 |
柴油、重油或天然气 |
|||||||
|
拌合楼体 |
振动筛形式 |
双振动电机/直线筛 |
双振动轴/直线筛 |
|||||
|
振动筛驱动功率(kW) |
2x2.35 |
2x3 |
2x11 |
2x11 |
2x15 |
2x18.5 |
2x18.5 |
|
|
筛网层数 |
4 |
4 |
5 |
5 |
5 |
6 |
6 |
|
|
热骨料仓容积(m3) |
13 |
13 |
22 |
22 |
70 |
100 |
100 |
|
|

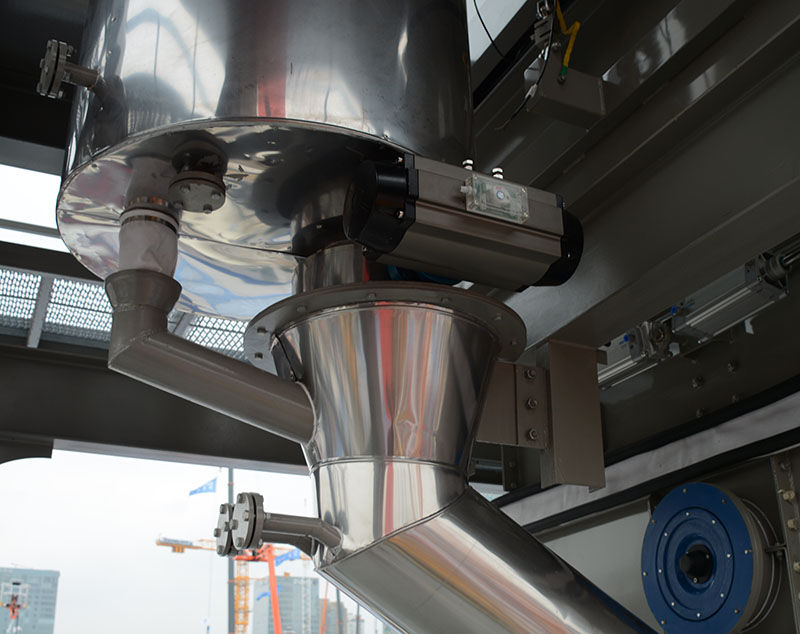

搅拌机拌和能力(kg/batch) |
1200 |
1700 |
2200 |
2700 |
3200 |
4250 |
5250 |
|
|
搅拌机驱动功率(kW) |
37 |
45 |
2x37 |
2x37 |
2x37 |
2x45 |
2x55 |
|
|
粉料供给系统 |
粉料仓容积(m3) |
20 |
25 |
50 |
50 |
70 |
70 |
70 |
|
回收粉料仓容积(m3) |
10 |
15 |
20 |
20 |
70 |
70 |
70 |
|
|

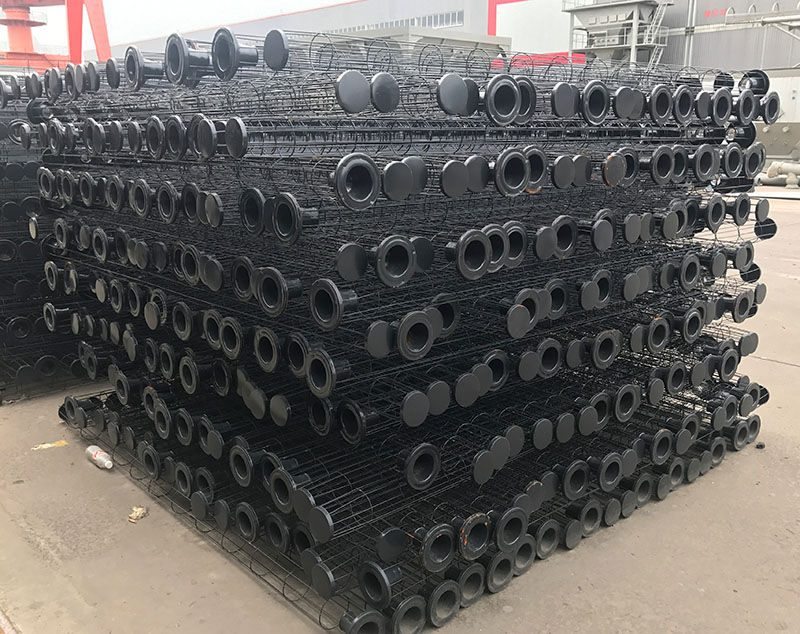

除尘系统 |
除尘器形式 |
一级重力式除尘+二级袋式除尘（在线脉冲） |
||||||
|
布袋过滤面积(m2) |
420 |
528 |
621 |
660 |
896 |
1200 |
1500 |
|
|
沥青供给系统 |
沥青罐数量x 容积(m3) |
1x 40/50 |
1x 40/50 |
2x 40/50 |
2x40/50 |
3x40/50 |
4x40/50 |
5x40/50 |
|
导热油加热炉 (×104kcal/h) |
30 |
30 |
60 |
60 |
80 |
100 |
120 |
|
|
总功率 (kW) |
270 |
310 |
470 |
510 |
610 |
740 |
830 |
|
|
占地面积 (m x m) |
40x30 |
40x30 |
45x35 |
45x35 |
53x35 |
56x40 |
58x45 |
|
|
选购件 |
下置式成品料仓容积 (m3) |
13 |
13 |
30 |
30 |
40-120 |
40-120 |
60-150 |
|
侧置式成品料仓容积 (m3) |
无 |
无 |
50 |
50 |
120 |
120 |
150 |
|
